A LM1875 mono amp for audio measurements

1

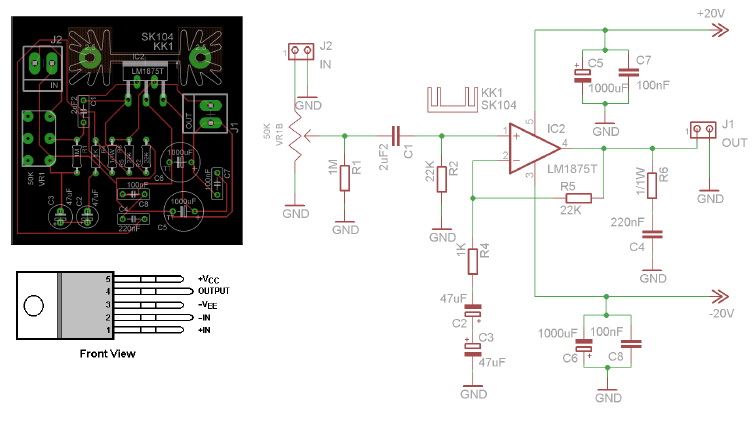

Το σχήμα δείχνει τα Pin outs για το LM1875. H κατασκευή χρησιμοποιεί συμμετρικό μη σταθεροποιημένο τροφοδοτικό ±20v. Το σήμα  εισόδου συνδέεται μέσω των R1/C1 στη μη αναστρέφουσα είσοδο (p1). Το κέρδος κλειστού βρόχου του ενισχυτή είναι 23 και η τάση κέρδους είναι 27dB 20log(1+22/1), εξαρτάται από τις αντιστάσεις R5 (22k), R4 (1k) και μπορεί να αλλάξει με τη χρήση διαφορετικών τιμών στη διαδρομή ανάδρασης. Ο ενισχυτής δεν πρέπει να λειτουργεί σε κέρδος μικρότερο από 10 (20dB), όπως ορίζεται από την σχέση των R4 και R5, καθώς υπάρχει κίνδυνος αυτοταλάντωσης. Σε ορισμένες περιπτώσεις, ένα πηνίο σε σειρά με την έξοδο για την πρόληψη της αστάθειας σε χωρητικά φορτία (10 στροφές των 0,5 mm σύρμα γύρω από αντίσταση 10 Ωμ/2w) είναι αποδεκτό. Το πιο κοινό χωρητικό φορτίο είναι το ίδιο το καλώδιο του ηχείου.


Τα στοιχεία R4 και C2//C3 (47//47μF) ορίζουν το κάτω σημείο αποκοπής -3dB σε συχνότητα 6,8Hz. Η έξοδος στο (p4) του ολοκληρωμένου οδηγεί άμεσα ένα μεγάφωνο 4-8 Ωμ. Η αντίσταση R6 (1Ωμ/1w) και ο πυκνωτής C4 (220nF) συμβάλουν στην πρόληψη υψύσυχνης ταλάντωσης. Απότελούν ένα δίκτυο Boucherot που παρέχει σταθερότητα στις υψηλές συχνότητες κατά την οδήγηση του χωρητικού φορτίου. Το τροφοδοτικό του ενισχυτή αποτελείται από έναν ανορθωτή γέφυρας 5Α και δύο ηλεκτρολυτικούς πυκνωτές (3300μF, έναν για κάθε πλευρά τροφοδοσίας) για να εξομαλύνεται ο κυματισμός της τάσης. Ο μετασχηματιστής ρεύματος που χρησιμοποιείται έχει ισχύ 30VA και τάση εξόδου 2Χ15v. Το ρεύμα ηρεμίας είναι 45mA ανά πλευρά τροφοδοδίας. Ελέγξτε την DC offset στη έξοδο. Θα πρέπει να είναι μηδέν ±50 mV. Η μέγιστη ισχύς εξόδου σε φορτία 4Ωμ είναι 20w.

Οι ηλεκτρολυτικοί πυκνωτές C5/C6 πρέπει να αντέχουν σε τάση 50v,  και σε κάθε ηλεκτρολυτικό θα προστεθεί χωρητικότητα 100nF (C7/C8) κοντά στα πόδια του IC για την πρόληψη της ταλάντωσης. O πυκνωτής εισόδου C1 θα πρέπει να είναι πολύ καλής ποιότητας, φίλμ ή πολυεστέρα αν προτιμάτε. Η ψύκτρα πρέπει να είναι μεγαλύτερη από ό,τι μπορείτε να φανταστείτε, κυρίως λόγω της σχετικά υψηλής θερμικής αντίστασης των TO-220. Συστήνεται η ψήκτρα να μην είναι μικρότερη από 1,2 °C/w αν επιθυμείτε πλήρη ισχύ. Εδώ χρησιμοποιήθηκε μια πολύ μικρή ψύκτρα SK104 (9 °C/w) γιατί η ισχύς που θέλουμε είναι της τάξης του 1-3 w το πολύ. Η μετρήσιμη ισχύς σε φορτίa 4-8 Ωμ ήταν 12w ενώ σε φορτίο 330Ωμ ήταν 600mW.
