ECL82 3w Tube amplifier

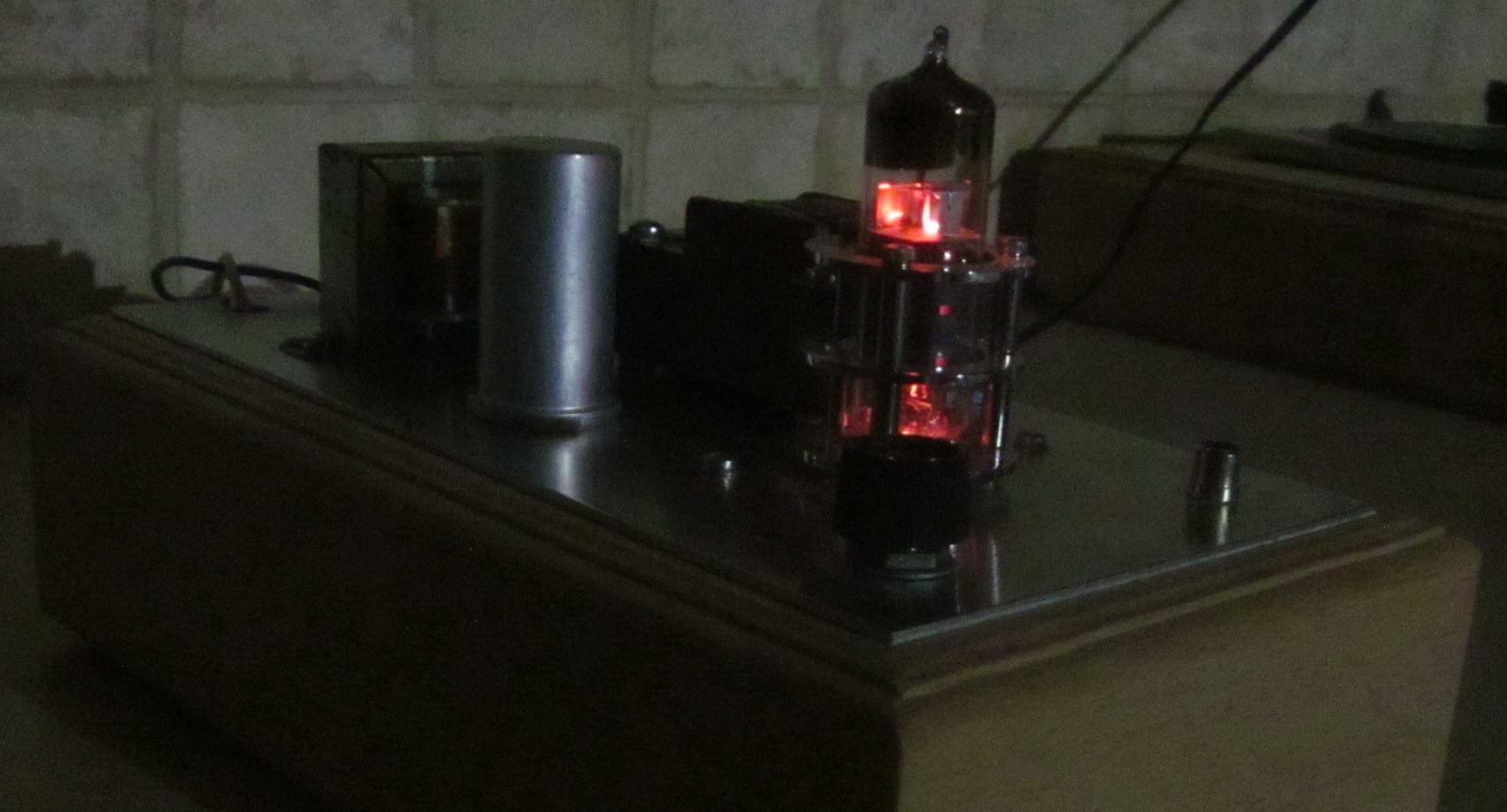

5
Η καρδιά του ενισχυτή είναι η λυχνία ECL82. Είναι μια λυχνία στην οποία υπάρχει μια τρίοδος παράλληλα με μια πέντοδο. Η είσοδος ελέγχεται με ποτενσιόμετρο τιμής 100k που ταυτόχρονα είνα και διακόπτης on-off. Το τελικό στάδιο χρησιμοποιεί τη πέντοδο η οποία οδηγεί τον μετασχηματιστή εξόδου. Υπάρχει ένα αρνητικό σήμα ανατροφοδότησης NFB που λαμβάνεται από το δευτερεύον του μετασχηματιστή. Η ανατροφοδότηση οδεύει προς την κάθοδο της Τριόδου. Οι απαιτήσεις τάσης είναι, 220-280 vDC/40mA και 6,3V/800mA AC.

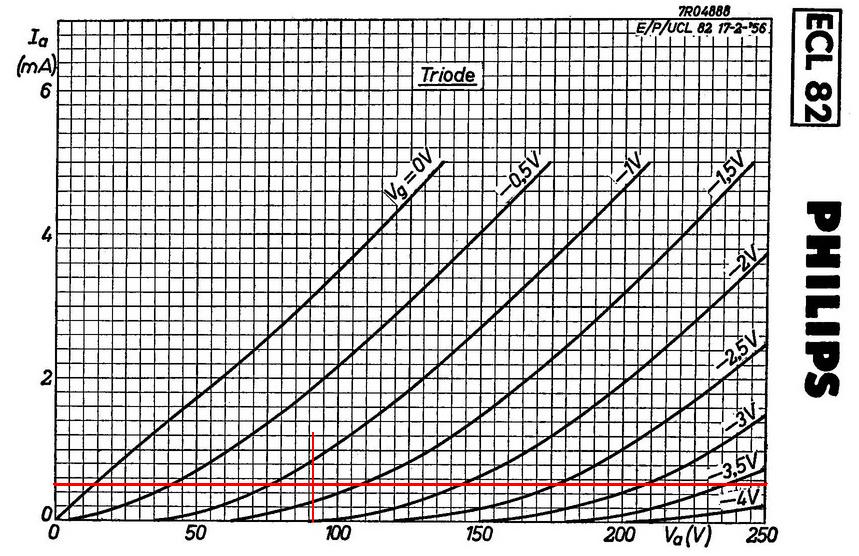

Από την καμπύλη πλέγματος τάσης ανόδου τηε τρίοδης έχομε.

  1

Γιά τάση ανόδου 83v το ρεύμα είναι 0,51mA. Έτσι για τάση τροφοδοσίας 235 volt έχομε πτώση 235-83 = 152v. Από το νόμο του Ωμ, η αντίσταστη ανόδου είναι 152/0,51 = 298k. Επιλέγω 220k+22k+56k = 296k.

Από το ίδιο σχεδιάγραμμα για τάση καθόδου 1,22v απαιτείται αντίσταση 1,22/0,51 = 2,39k (2,2k).

2

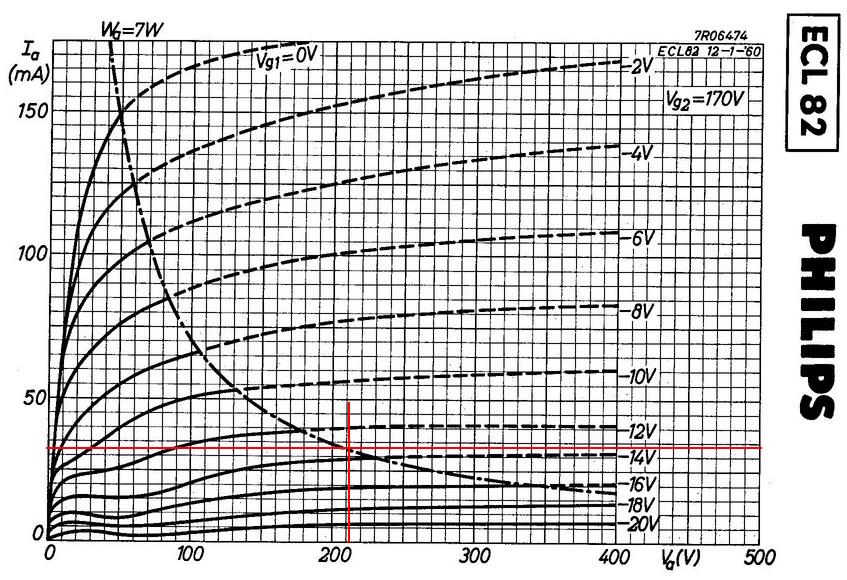

Για το τμήμα πεντόδου έχομε τάση πλέγματος 196v και ρεύμα ανόδου 6,9mA.
Πτώση τάσης 212-196 = 16v. Αντίσταση πλέγματος R=16/6,9=2,31k (2,2k).
Τάση ανόδου 212v. Συνολικό ρεύμα 32,3mA+6,9mA = 39,2mA.
Αντίσταση πρωτεύοντος R220 = 235-212=23/39,2=586Ωμ και η πτώση τάσης 235-196 = 39v.
Η αντίσταση φορτίου είναι RL=39/6,9mA=5652Ωμ. Άρα RL=5652-586 = 5066 ohm = 5k.
Ο λόγος αντιστάσεων πρωτεύοντος/δευτερεύον είναι ισός με 5000/8 = 25, έτσι χρησιμοποιώντας  ένα μετασχηματιστή ρεύματος
220 volt απαιτείται δευτερεύον δ=220/25=8,8v (9 volt).

                                                          3

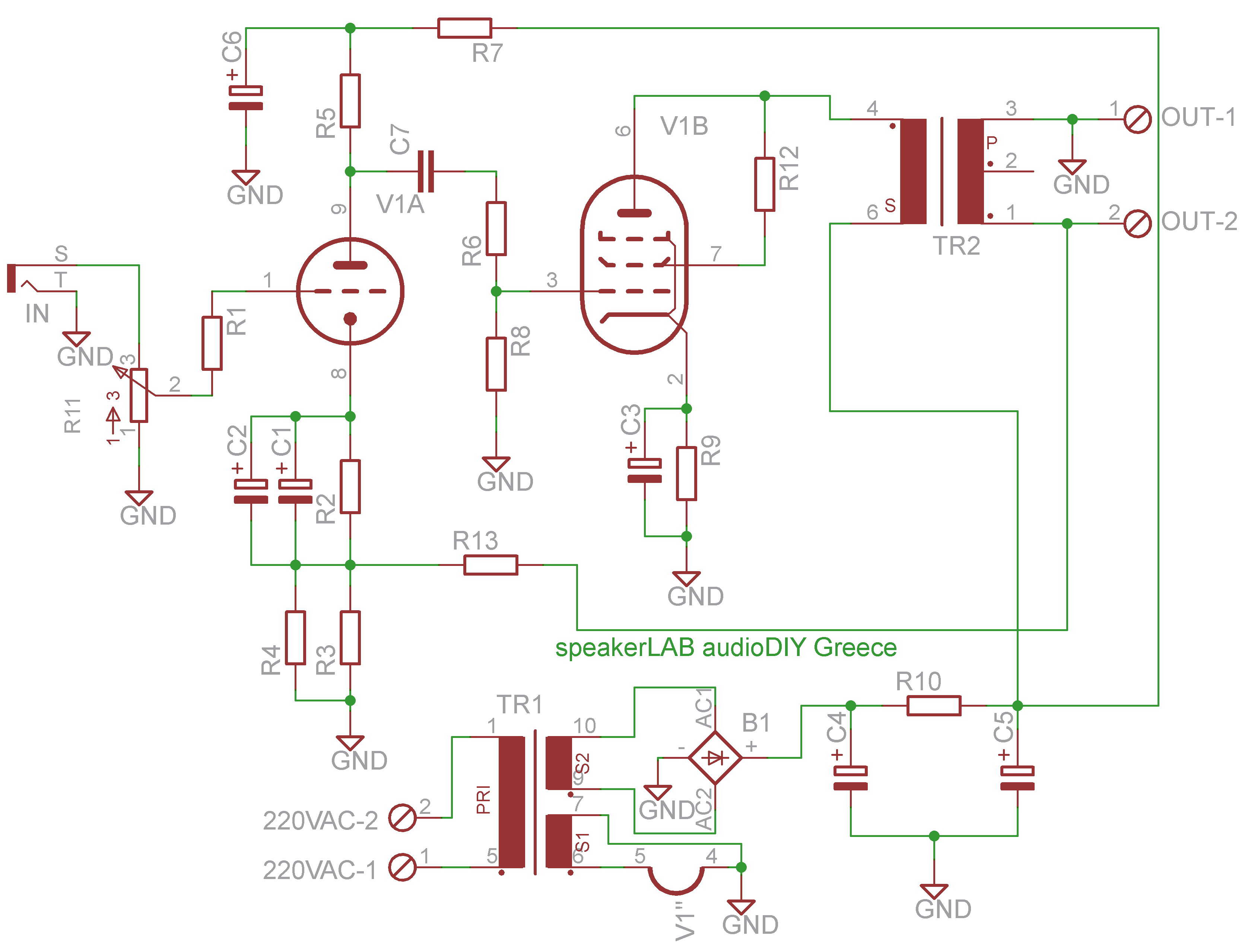

Προδιαγραφές:
Απόκριση συχνότητας: 10Hz - 12kHz (-3dB)
Ευαισθησία εισόδου: 0,3 V
Αντίσταση εισόδου: 100k
Τάση τροφοδοσίας: 240  VDC/39mA
Ισχύς εξόδου: 3 Watt.
Tube: ECL82/6BM8

Αντιστάσεις (0.25W 5% άν δεν αναφέρεται διαφορετικά):
R1  = 220
R2  = 2,2k
R3  = 220
R4  = 220
R5  = 220k
R6  = 150
R7  =  78k

R8  = 470k
R9  = 680/5w
R10= 130/10w

R11= 100k pot

R12= 2,2K

R13= 3,3k (NFB)


Πυκνωτές

C1 = 100uF/35V ηλεκτρολυτικός
C2 = 100uF/35V ηλεκτρολυτικός
C3 = 100μF/35V ηλεκτρολυτικός
C4 = 47μF/350V ηλεκτρολυτικός
C5 = 47μF/350V ηλεκτρολυτικός
C6 = 47μF/350V ηλεκτρολυτικός
C7 = 100nF/400V  MKT

Ημιαγωγοί:
B1 = ανορθωτής γέφυρας 4x1N4007
TR1 = M/T 220 v/200vac-100mA & 6,3vac-800 mA

TR2 = M/T 220 v/9v

DC Τάσεις μετά από προθέρμανση 5 λεπτά.

Β+ = 235 V
Penthode cathode      (pin 2)  = 15 Volts
Penthode anode         (pin 6)  = 212 Volts
Penthode scr              (pin 7)  = 196 Volts
Triode cathode           (pin 8)  = 1,22 Volts
Triode scr                   (pin 9)  = 83 Volts

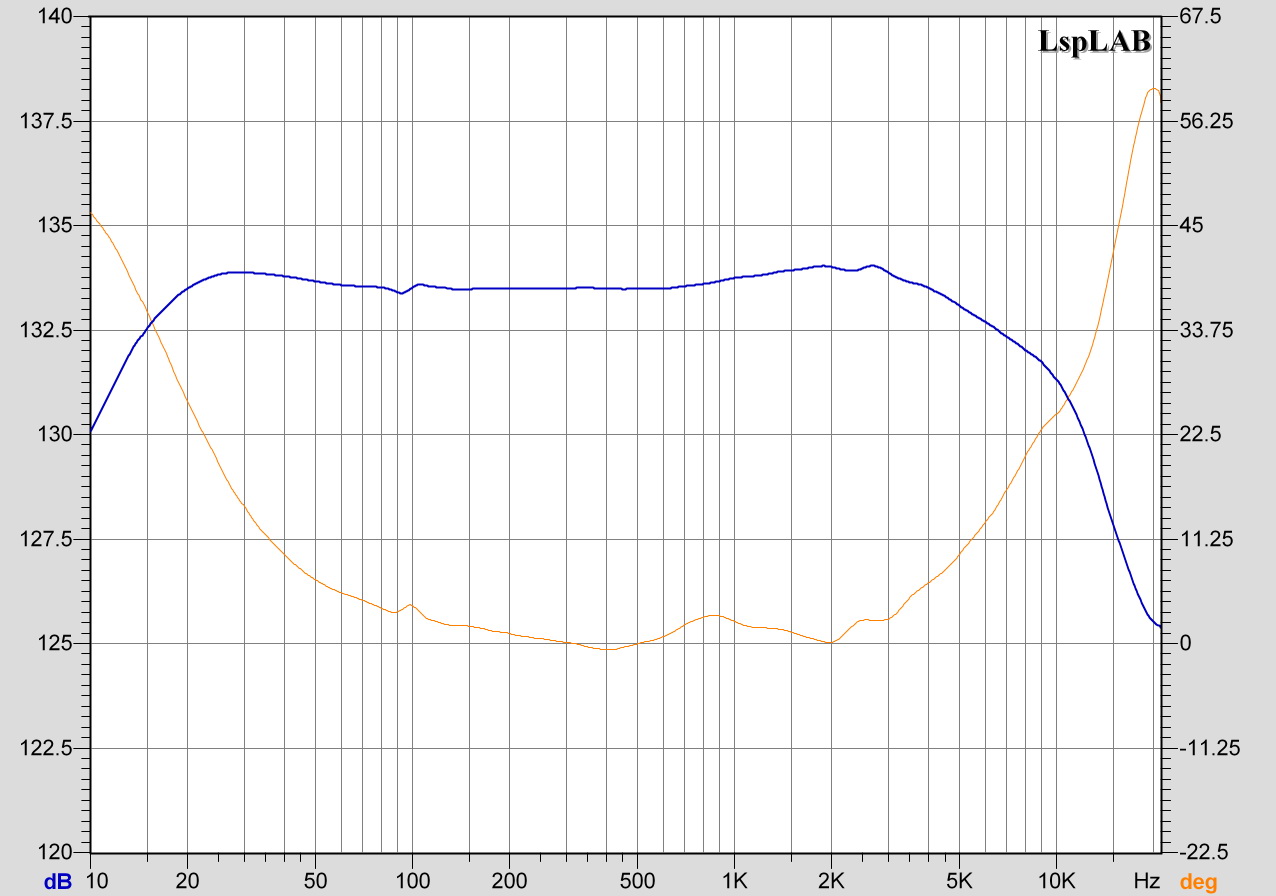

Απόκριση Συχνότητας: Φορτίο 3,3Ωμ/1watt
